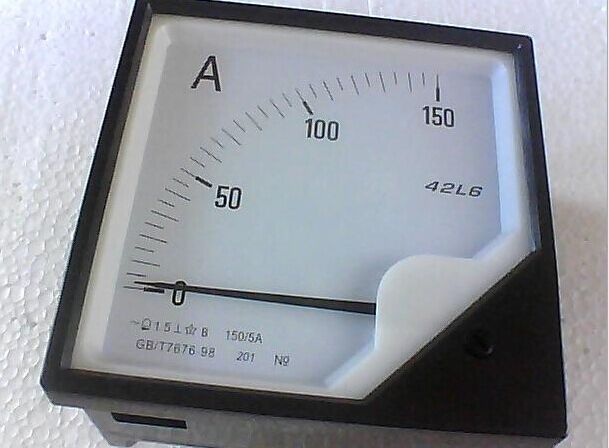

42L6-A.V电流电压表
适用范围: 本系列产品为磁电系内磁式结构,适用于安装在各控制系统和配电系统的显示面板和 大型开关板上指示相关电参数,如:交直流电流、电压、功率因数、功率、同步值、频率、展开电压和过载电流等。产品性能符合 GB7676-1998 标准。
主要技术参数:
准确度为: 1.5 级
使用条件: -20 ~+50 ℃,相对湿度≤85%
耐压影响:自频定值变化±15%时,引起指示值误差不超过基本误差
机械性能:能承受加速为30米/秒2,冲击频率每分钟80-120次、二小时运输颠震
工作位置:垂直方向合用
结构特征: 塑料、胶木外壳,玻璃窗口,磁电系内磁式结构

名称

常用规格(测量范围)

备注

交流电流表

A

0.5-50A

直接接通

10/5A-800/5A

经电流互感器通次级电流

KA

10KA-10KA

交流电压表

V

10V-600V

直接接通

KV

1KV-35KV

经电流互感器通次级电流 100V

直流电流表

μA、mA

50μA-500μA 1mA-500mA

直接接通

A

1A-15A

15A-750A

外附分流器75mV

KA

1KA-3KA

直流电压表

V

3V-600V

直接接通

KV

1KV-3KV

外附定值电阻

频率表

HZ

45-55HZ 100V 220V 380V

2.5级

功率表

W、VAR

100V 380V 380-380KV/100V 5A 5-10KA/5A经电压互感器二次电压 100V经电压互感器二次电压 100V

2.5级

功率因数表

COSφ

COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A

2.5级
